第二弹！高频高速覆铜板&PCB快问快答Q&A（6-9）
高频高速覆铜板&PCB
快问快答Q&A（6-9）
6
PCB
影响覆铜板信号损耗的主要因素是什么？

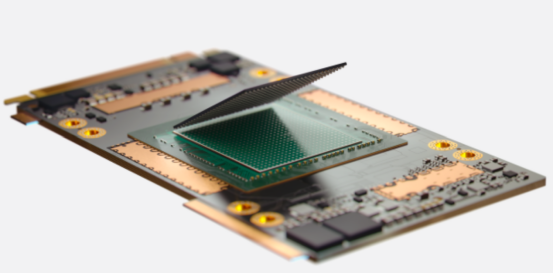

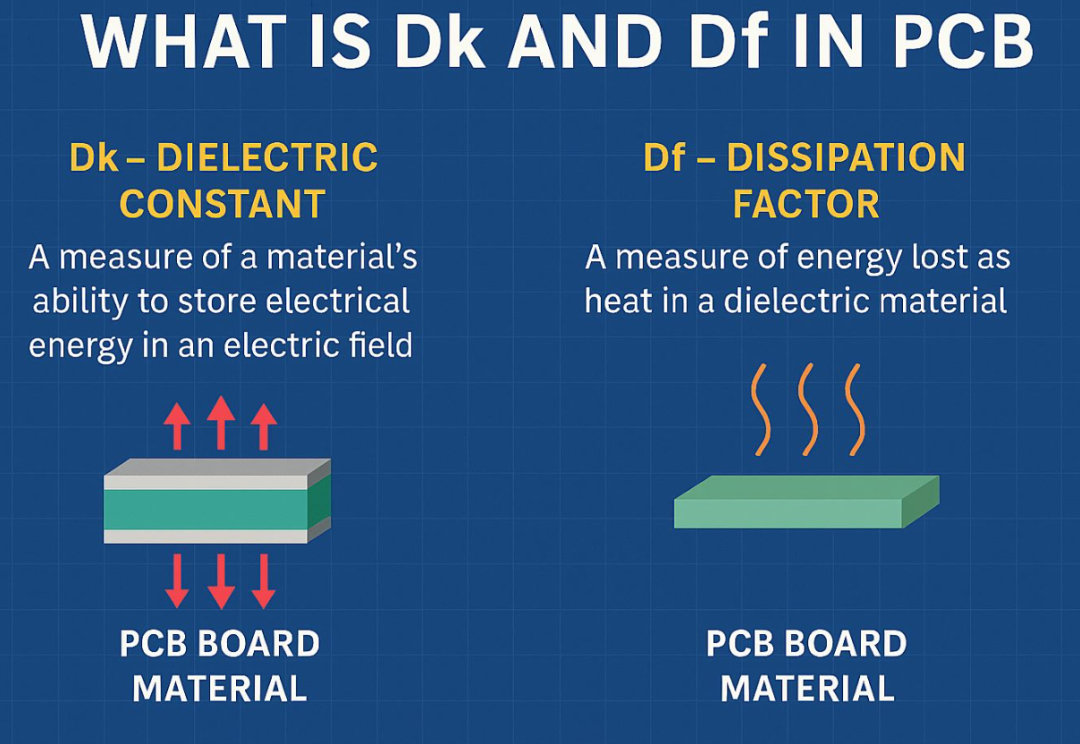

信号损耗、传输延迟与介质Dk、Df成正比，Df是高速传输核心指标。损耗主要来自三方面：
分子极化损耗：强极性基团会拉高Df，低极性基团损耗更小
导电损耗：铜面粗糙、界面微裂纹导致
界面极化：树脂-填料、玻纤-树脂界面产生Maxwell-Wagner效应
PCB
7
怎么降低覆铜板Dk和Df？
通过优选树脂体系、选用低介电玻璃布、调整基板树脂含量实现。
8
PCB
高频高速覆铜板主流树脂分哪几类？
分热塑性、热固性两大类，M2等级以上（Df≤0.008）常用：
1.PTFE聚四氟乙烯
Dk≈2.1，Df≈0.0002–0.001，非极性结构损耗极低，耐温耐候，吸水性极低，是超高频首选；缺点是难加工、粘铜差，需改性处理。
2.碳氢树脂PCH
Dk≈2.4，Df≈0.0002，仅含碳氢，高频损耗极小；交联密度高、Tg高，韧性一般，需复配使用。
3.聚苯醚PPO/PPE
Dk≈2.9–3.2，Df≈0.002–0.004，吸水率低、介电性能好，易加工、成本适中；热稳定性一般，是Megtron 6等主流材料基材。
4.液晶聚合物LCP
Dk≈3.0，Df≈0.002，吸水率极低、尺寸稳定，适合天线、IC载板；层压难度大、成本高。
5.改性聚酰亚胺MPI
改良传统PI加工难题，可与铜复合，多用于天线基材。
6.双马树脂BMI
高Tg、高强度高韧性，用于高耐热封装基板，已实现国产化。
7.氰酸酯CE
Dk≈2.7–3.1，Df≈0.001–0.004，耐热性优异；脆性大、易吸水，常与PPE/环氧共混改性。
PCB
9
覆铜板常用填料有哪些，作用是什么？
1.二氧化硅SiO₂：降CTE、稳尺寸，易界面极化，需氟硅烷改性+纳米化
2.陶瓷填料：Al₂O₃/MgO/BN/AlN提升导热，TiO₂调节Dk，BN/AlN兼顾低损耗
3.玻璃纤维布：传统E-glass损耗高，改用NE/S-glass低介电玻纤+开纤布，减弱布纹效应
4.填料界面优化：用纳米级小粒径、表面包覆处理，控制界面极化

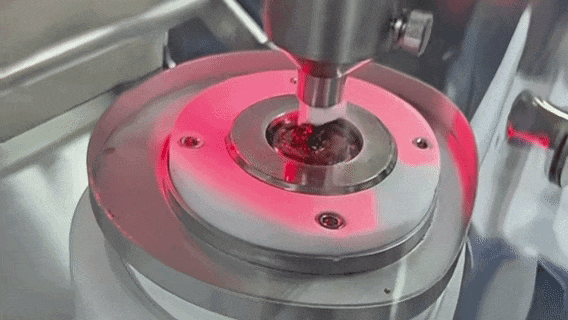

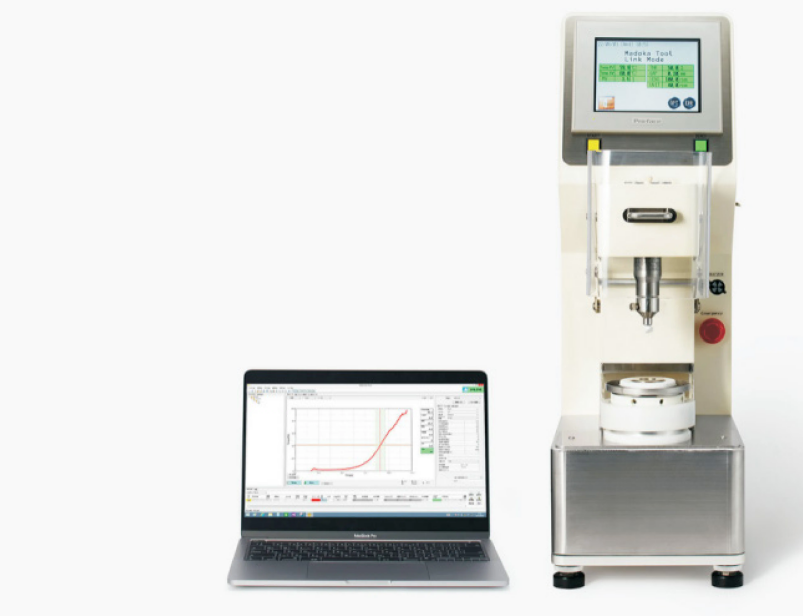

Madoka自动凝胶时间测试仪
