这是《看懂AI算力背后的PCB产业链》12篇科普的第3篇。前两篇我们先讲了PCB是什么，以及英伟达AI服务器里哪些位置会用到PCB。这一篇继续往下走：同样都叫电路板，AI服务器和高速交换机用的PCB，到底和普通PCB有什么不同。欢迎关注公众号，后续我们会继续拆CCL覆铜板、电子布、钻针和设备。本文仅做产业科普和公开资料梳理，不构成投资建议。

如果只看外观，很多电路板都差不多：绿色或黑色的板子，上面焊着芯片、电容、连接器和各种元器件。但在产业链里，普通消费电子板、汽车控制板、通信板、服务器板、高速交换机板，技术门槛和价值量差别很大。AI服务器PCB的核心难点，可以用五个关键词概括：高多层、HDI、背钻、阻抗控制和低损耗材料。

一、高多层：层数越高，难度不是线性增加

普通电子产品里，双面板、四层板、六层板比较常见。到了服务器和交换机，板子层数会明显上升。高端AI服务器和高速交换机为了容纳大量高速信号、电源层、地层和屏蔽结构，常常需要更高层数。

高多层PCB不是简单把几张板叠起来。层数增加之后，会带来四类问题。

第一是压合难度。多层板要把内层线路、半固化片和铜箔按照顺序叠起来，再通过高温高压压合成整体。层数越多，材料组合越复杂，热膨胀、树脂流动、层间结合和翘曲控制越难。

第二是对位难度。每一层线路都要对准。如果层间偏移过大，后续钻孔、导通和信号完整性都会出问题。层数越高，累计误差越难控制。

第三是钻孔难度。多层板更厚，孔径可能更小，长径比更高。钻孔时要避免孔偏、毛刺、孔壁粗糙、树脂涂抹和断针。

第四是良率难度。高端板的价值量高，但任何一层、一个孔、一条关键线路出问题，都可能导致整板报废。高多层带来的不是单纯成本上升，而是工艺和良率挑战。

二、HDI：高密度互连让布线更紧凑

HDI是High Density Interconnect，中文通常叫高密度互连。它的作用是用更小的孔、更细的线、更高密度的结构，把更多信号安排在有限空间里。

HDI常见关键词包括微孔、盲孔、埋孔、任意层互连。通俗理解：普通通孔像一根从上到下穿透整块板的柱子；盲孔只连接外层和某个内层；埋孔只在内层之间连接，不穿到外层。这样可以减少空间浪费，提高布线密度。

AI服务器里，高速芯片、连接器、内存、网卡和电源模块密度都很高，普通通孔结构很难满足所有布线需求。HDI可以释放布线空间，但也带来更复杂的加工要求，比如激光钻孔、填孔、电镀、层间对准和可靠性测试。

三、背钻：为了减少信号反射而多做一道工序

背钻是高速板里非常重要的工艺。它听起来像“再钻一次孔”，本质上是为了减少高速信号传输中的多余孔桩。

在多层板里，一个通孔可能从顶层穿到底层。但有些高速信号只需要连接其中几层，多余的孔壁铜柱就会像一个“残桩”。高速信号经过时，残桩可能造成反射和损耗，影响信号完整性。背钻就是从板的另一面把不需要的孔桩钻掉，让信号路径更干净。

这件事的难点在于精度。钻浅了，残桩还在；钻深了，可能破坏需要保留的连接。AI服务器和高速交换机的信号速度越高，背钻精度和一致性越重要，也就带动高精度钻孔设备、钻针和检测能力升级。

四、阻抗控制：高速信号不能只看“通不通”

低速电路里，很多时候只要电路导通就能工作。但高速电路不一样。信号在PCB铜线中传输时，走线宽度、层间介质厚度、介电常数、参考地层、铜箔粗糙度、过孔结构，都会影响阻抗。

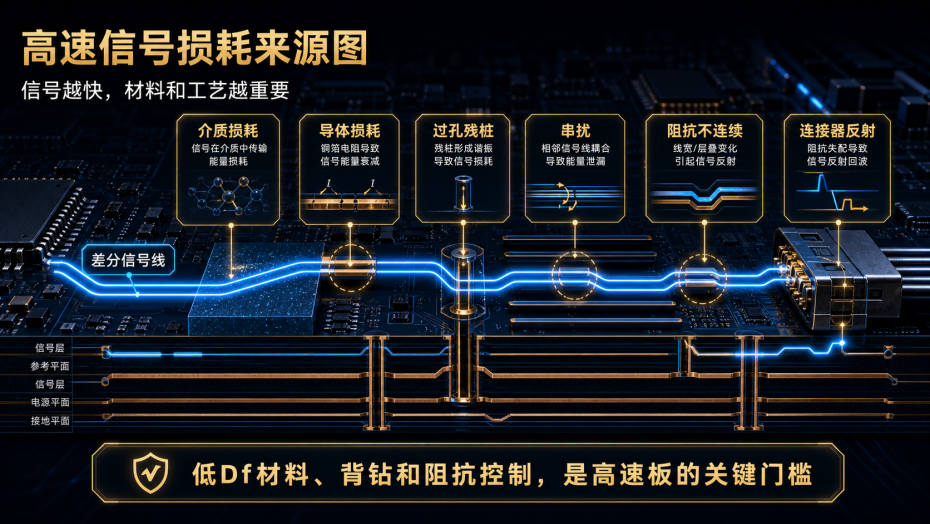

如果阻抗不连续，信号就会反射；如果损耗太高，接收端就看不清信号；如果串扰严重，相邻通道会互相干扰。因此高端服务器板和交换机板必须做严格的阻抗控制和信号完整性设计。

这也是为什么高端PCB不只是制造问题，还涉及设计、仿真、材料、工艺和测试。客户认证往往要验证整条链路，而不是只看板子能不能做出来。

五、低损耗材料：高速信号背后的材料升级

高速信号穿过PCB时，损耗来自两部分：一部分是介质损耗，一部分是导体损耗。

介质损耗和材料的Df介质损耗因子相关，导体损耗则和铜箔表面粗糙度、频率和走线结构有关。速度越快，损耗越敏感。因此AI服务器、高速交换机和800G/1.6T网络设备，会推动材料从普通FR-4向高速低损耗CCL升级。

这里会牵出后面几篇文章的重点：CCL覆铜板、电子布、电子纱、树脂、HVLP铜箔、球形硅微粉。高端PCB的性能上限，很大程度上是由这些上游材料决定的。

六、看A股板厂

理解技术关键词后，再看A股板厂，筛选逻辑会清楚很多。

沪电股份（002463.SZ）重点看数据通信板，尤其是高速交换机、AI服务器和HPC应用。公司2025年年报摘要中披露，高速网络交换机及其配套路由应用、AI服务器及HPC应用，是数据通信PCB的重要细分方向。

胜宏科技（300476.SZ）重点看高端多层板、HDI、全球化交付和AI算力相关产品。公开资料中，公司全球PCB供应商排名靠前，产品结构升级和高端客户导入是观察重点。

生益电子（688183.SH）长期深耕印制电路板，产品以计算机/服务器、通信网络、汽车电子等应用为主。它适合放在服务器PCB、高端交换机和通信网络板方向观察。

深南电路（002916.SZ）业务更综合，既有PCB，也有封装基板和电子装联。看它时要同时看通信、数据中心、汽车电子PCB，以及FC-BGA等封装基板能力。

景旺电子（603228.SH）、奥士康（002913.SZ）、鹏鼎控股（002938.SZ）、东山精密（002384.SZ）也都在PCB产业链里，但每家公司下游应用不同，不能简单按“PCB公司”一刀切。消费电子、汽车电子、FPC、通信板和AI服务器板，对估值逻辑和业绩弹性影响不同。

七、看高端PCB公司的四个问题

第一，产品是不是高端应用。重点看AI服务器、高速交换机、高多层、HDI、背板、中板，而不是只看“公司做PCB”。

第二，材料等级是不是升级。高端板往往对应M6/M7/M8/M9等高速材料、低损耗树脂、低介电电子布和低粗糙度铜箔。

第三，工艺是不是能稳定量产。样品、验证、小批量和大规模量产是四个阶段，不能混为一谈。

第四，客户和产能是不是匹配。高端客户认证难，产能爬坡也难。扩产速度、良率和交付能力，往往决定最终利润能否兑现。

本篇小结一句话：AI服务器PCB的价值不在“板子变多”这一点，而在高速、高密度、高多层、低损耗和高可靠性共同提高了技术门槛。下一篇，我们继续看一块高端PCB到底是怎么做出来的。

八、设计、材料和制造是绑在一起的

高端PCB的难点不是单点难，而是设计、材料和制造绑在一起。

设计端要先完成高速仿真、层叠设计、阻抗设计、走线规则和过孔结构设计。材料端要提供匹配的CCL覆铜板、铜箔、树脂和电子布。制造端要把这些设计和材料加工成稳定的实物。任何一个环节偏差，都会在最终测试里暴露出来。

这也是为什么高端板厂和客户往往是共同开发关系。客户给出系统需求和电气指标，板厂配合材料厂反复打样、验证和改工艺。高端产品从研发到量产，有时需要较长周期。研究上市公司时，看到“送样”“认证”“小批量”“批量”这些词，要知道它们对应完全不同的商业阶段。

九、普通PCB和高端PCB的财务差别

技术差别最终会反映到财务上。高端AI服务器板和高速交换机板，通常单价更高、材料成本更高、加工难度更高，毛利率也可能更有弹性。但它们对资本开支、设备精度、人员经验和客户认证的要求也更高。

普通板厂如果切入高端产品，初期可能会经历设备投入、良率爬坡和认证费用，收入增长不一定马上等于利润增长。等客户认证完成、良率稳定、产能利用率提升后，利润弹性才更容易释放。

所以看板厂，不只看订单，还要看毛利率、产能利用率、在建工程、固定资产折旧、存货和应收账款。高端产品如果真实放量，财务报表里通常会出现产品结构改善和盈利能力变化，而不只是新闻里的概念表述。

十、一个小例子：为什么材料和孔会同时变重要

假设一块高速交换机板需要承载大量高速差分信号。设计师为了降低损耗，会选择更低Df的CCL；为了控制阻抗，会安排更复杂的层叠；为了减少反射，会对关键通孔做背钻；为了在有限空间里完成布线，又可能引入HDI和微孔。

这个例子说明，高端PCB升级通常不是单一指标变化，而是一组指标一起变化。材料升级会影响压合和钻孔，孔结构升级会影响电镀和测试，信号速度升级会影响阻抗和背钻。产业链里的板厂、材料厂、钻针厂和设备厂，实际上都被同一套系统需求拉到一起。
