盲孔PCB、埋孔PCB、通孔电路板有何区别，如何分辨是HDI一阶/二阶/三阶/任意阶?
很多硬件、Layout工程师经常踩坑：把HDI阶数和PCB总层数混为一谈；明明0.4mmPitch的BGA，选了一阶HDI，后期扇出走不通，只能改叠层重投板；分不清叠孔、错孔，给板厂输出文档不写清楚，回来板子工艺做错，耽误项目交期。
不少人以为“HDI阶数等于板子层数”，实际上HDI阶数代表的是外层积层循环次数，跟总板层没有直接关系。
盲孔、埋孔、通孔有何区别
1.盲孔（BlindVia）
从板子表层或者底层激光往下钻孔，终止在某一个内层，不会打穿整块PCB。外观上，只有板子一面能看到孔口，反面完全看不到孔。举例子，8层板：L1‑L2、L8‑L7，这就是典型盲孔。✅优点：孔的长度很短，Stub残桩非常小，高速信号反射低；不会占用反面BGA焊盘，是BGA扇出主力。工艺：主流采用激光钻孔。
2.埋孔（BuriedVia）
孔完全藏在PCB板子内部，位于内层芯板之间，顶层、底层两面都看不到任何孔口。例子：8层板里面L2‑L3、L4‑L5。制作方式：先对内层芯板完成钻孔、电镀，再把多块芯板压合在一起，压合完成之后再也看不到这个孔。✅优点：完全不占用表层焊盘，寄生电感最小，高速性能优秀。
3.通孔（ThroughVia）
从顶层一直钻穿到底层，贯穿PCB全部层数，板子正反面都可以看见孔。

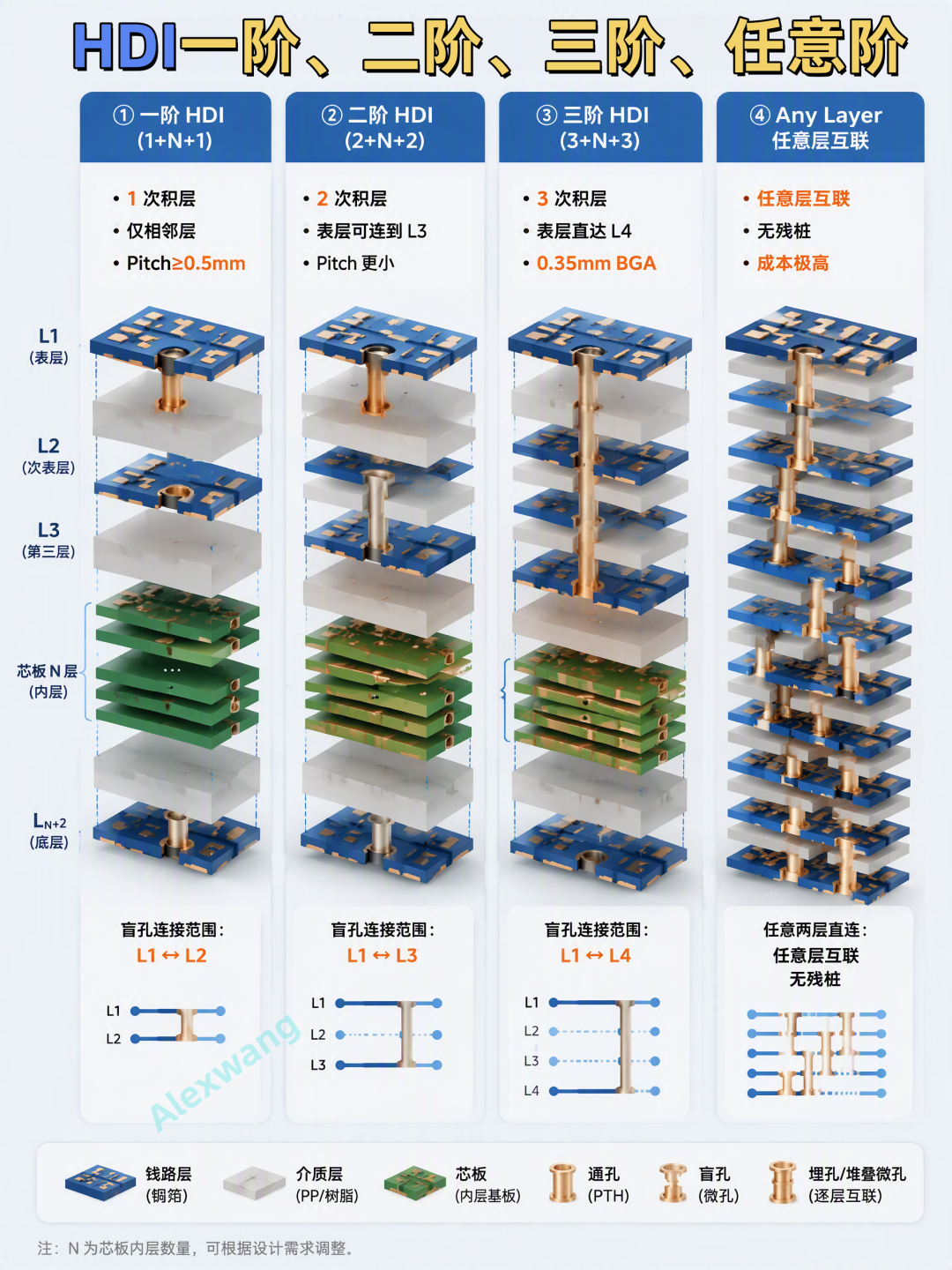

HDI阶数到底是什么？
核心误区：HDI的阶数，不是PCB一共有多少层！

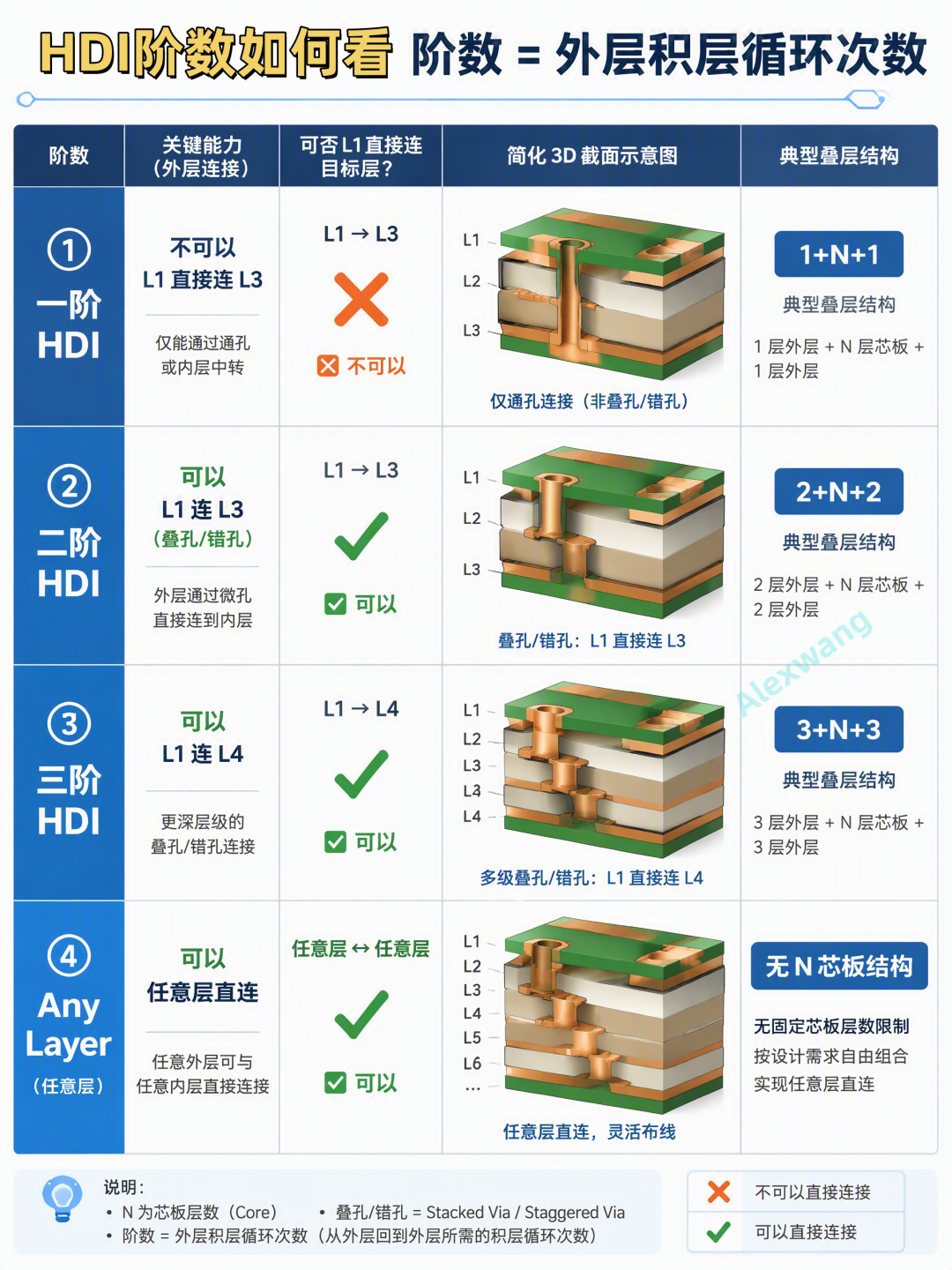

HDI阶数=外层积层循环（压合+激光钻盲孔）的次数。
1、一阶HDI｜标记格式：1+N+1
只做1次外层积层。盲孔只能实现表层和紧邻的次表层连接，只能L1‑L2、Ln‑L(n‑1)。❌不能直接L1‑L3、L1‑L4跨两层打盲孔。典型结构：中间是N层芯板，上下各压合一层介质，激光盲孔仅打通相邻外层。适配BGA：Pitch≥0.5mm成本：最低，量产工艺非常成熟，消费电子、工控板大量使用。
2、二阶HDI｜标记格式：2+N+2

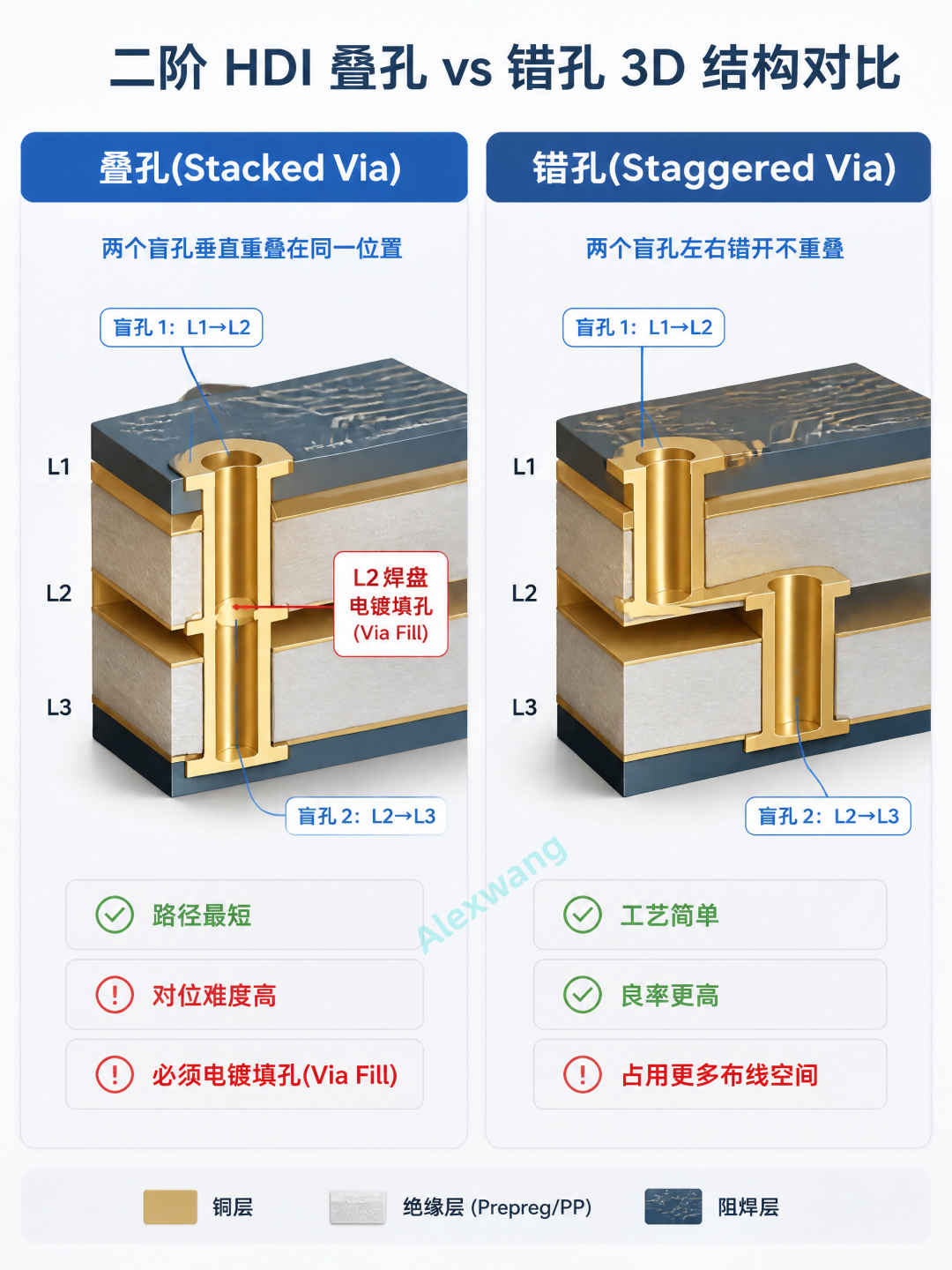

完成两次积层循环，可以实现表层直接连接L3层。二阶分两种结构，这是工程最容易踩坑的地方：
- 叠孔二阶Stackedvia（垂直堆叠孔）L1‑L2
盲孔和L2‑L3盲孔，两个盲孔上下垂直对齐堆叠，中间L2焊盘做电镀填孔。走线路径最短，Stub残桩更小；板厂对位难度高，可靠性风险略高，价格更贵。
叠孔必须明确要求电镀填孔，不能只做树脂塞孔。
- 错孔二阶Staggeredvia（偏移孔）L1‑L2
与L2‑L3两个盲孔，左右互相错开，不在同一个垂直位置。工艺简单，良率高，成本比叠孔更低；会占用BGA内部宝贵布线通道，BGA区域空间会被吃掉一部分。
3、三阶HDI｜标记格式：3+N+3
三次积层循环，可以表层直接连通到L4层，盲孔最多可以堆叠三层深度。多用于0.3mm、0.35mm超小间距BGA，AI算力芯片、高速服务器主板。成本进一步升高，良率下降。
4、Any‑Layer任意层互联（“任意阶”）
Any‑Layer已经抛弃传统“中间大芯板N”这套架构，板子逐层搭建，任意相邻两层之间都可以打激光盲孔，板子任意两层之间都可以直接互连，不需要通孔中转。✅几乎不存在Stub残桩，高速性能天花板；完美适配0.3mm以下超密BGA扇出。价格极高，多用于手机主板、高端AI算力卡。

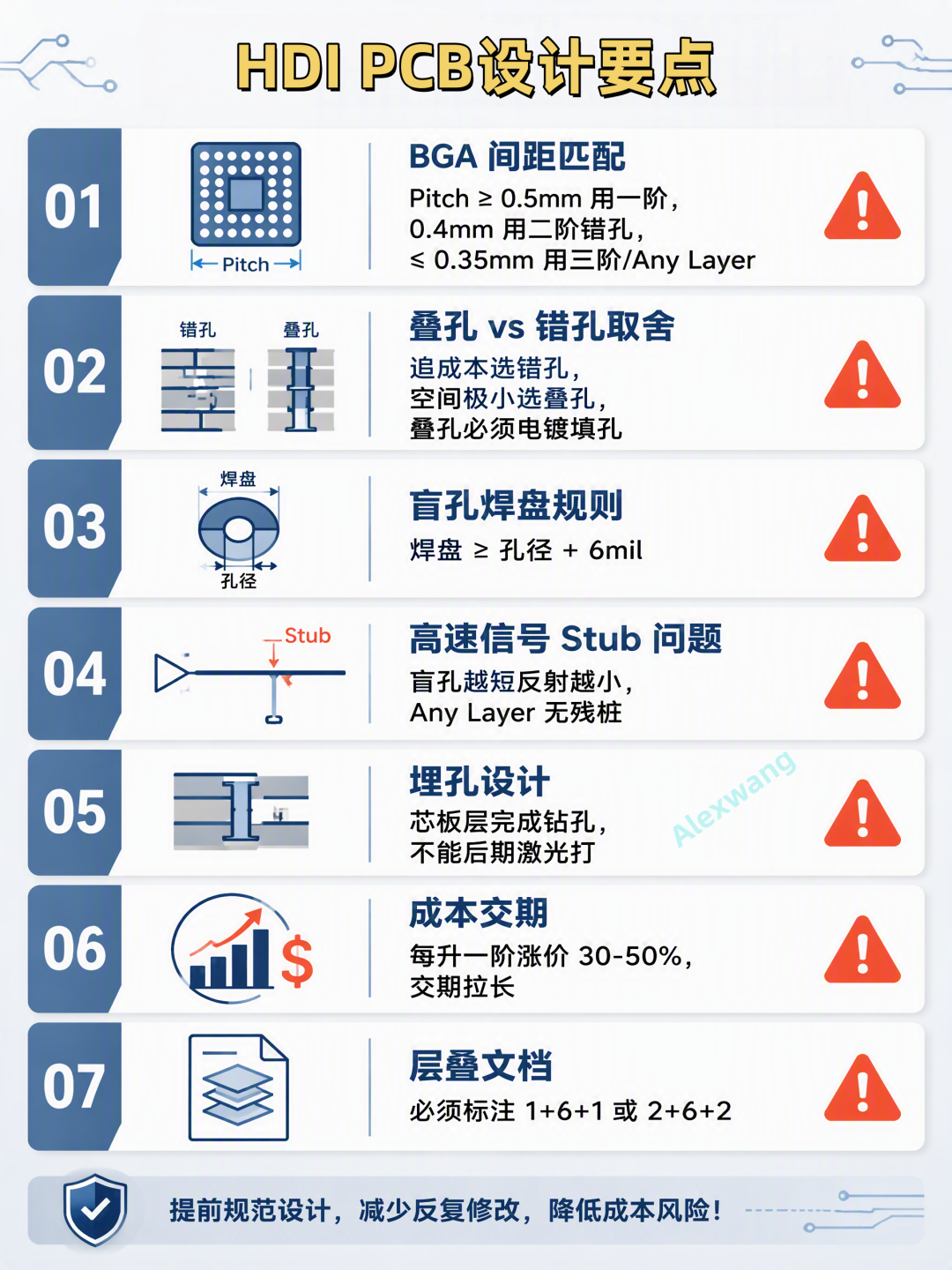

HDI PCB设计要点
1、BGAPitch匹配HDI工艺，最关键选型点
2、二阶叠孔VS错孔怎么取舍
追求成本、生产可靠性优先→错孔二阶BGA内部布线通道极度紧张，空间不够→叠孔二阶，并且必须在制板文档明确标注：叠孔要求电镀填孔，拒绝树脂塞孔。
3、激光盲孔孔径焊盘规则
常规激光盲孔最小孔径0.1mm（4mil）；焊盘要比孔径大≥6mil，单边环宽≥3mil，防止破盘开路。不要把盲孔焊盘画的和通孔焊盘一样大，浪费BGA狭小空间。
4、高速信号重点关注Stub残桩
盲孔越短，Stub残桩就越小，信号反射越小，高速性能越好；叠孔路径短优于错孔；Any‑Layer几乎无残桩，适合DDR5、PCIe5、高速SerDes这类超高速链路。
5、埋孔使用注意
埋孔是内层芯板阶段完成钻孔，不能后期激光加工；埋孔适合长距离内层互连，高速BGA扇出优先用盲孔，减少寄生。
6、成本与交期红线
HDI每往上升一阶，PCB采购价格上涨30%‑50%，同时交期拉长、生产良率下降。
选型原则：能一阶不用二阶，能错孔不用叠孔，能二阶不用Any‑Layer。
7、输出生产文档务必写清楚叠层说明
很多工程师只输出叠层顺序，不写HDI工艺描述。一定要在制板说明明确写清楚，例如：1+6+1一阶HDI、2+6+2二阶错孔HDI。不写清楚，板厂会按自己默认工艺加工，出现工艺错配，板子直接报废。
